Trang chủSàn rỗng vượt nhịp không dầm dần được ứng dụng phổ biến trong các loại công trình xây dựng từ nhà phố, văn phòng, biệt thự, khách sạn,… Nhờ sở hữu tính ưu việt về cấu tạo, công dụng và phương pháp thi công, có khả năng vượt nhịp lớn nên dễ dàng lắp đặt cho các công trình cao tầng. Cùng tìm hiểu chi tiết về loại sàn không dầm trong bài viết được Acc -Homes cung cấp trong bài viết dưới đây.
Sàn không dầm là gì?
Sàn không dầm, hay còn gọi là sàn hộp hoặc sàn phẵng không dầm, là một giải pháp xây dựng hiện đại, sử dụng kết cấu hộp rỗng và lưới thép để thay thế hoàn toàn hệ thống dầm truyền thống. Từ đó chủ đầu tư có thể linh hoạt trong việc bố trí và sắp xếp các không gian chức năng, sở hữu không gian sống và làm việc rộng thoáng, liền mạch hơn.
Với sàn không dầm, quá trình thi công trở nên nhanh chóng và thuận tiện hơn, giúp tiết kiệm đáng kể thời gian và vật liệu. Đồng thời, công trình vẫn đảm bảo độ bền vững với khả năng chịu lực cao, chống cháy tốt. Công nghệ này đã được ứng dụng rộng rãi tại nhiều quốc gia phát triển như Mỹ, Nga, Italia và ngày càng trở nên phổ biến tại Việt Nam. Sàn không dầm không chỉ là một giải pháp xây dựng hiệu quả mà còn thể hiện xu hướng phát triển xanh và bền vững trong ngành kiến trúc hiện nay.
Cấu tạo sàn không dầm
Sàn không dầm được thiết kế để tối ưu hóa khả năng chịu lực theo cả hai phương, đáp ứng các yêu cầu kỹ thuật cao trong xây dựng hiện đại. Trong đó, cấu tạo sàn không dầm bao gồm hệ thống ba lớp vật liệu chính gồm:
- Lớp thép gia cường bố trí đa lớp, tạo thành khung chịu lực vững chắc.
- Lớp vật liệu rỗng, thường là hộp nhựa, nhằm giảm tải trọng và tạo không gian trống.
- Lớp bê tông bao bọc bên ngoài, đảm bảo tính liên kết và khả năng chịu lực tổng thể của sàn.
Phân loại kết cấu sàn không dầm
1. Sàn Nevo
Định nghĩa:

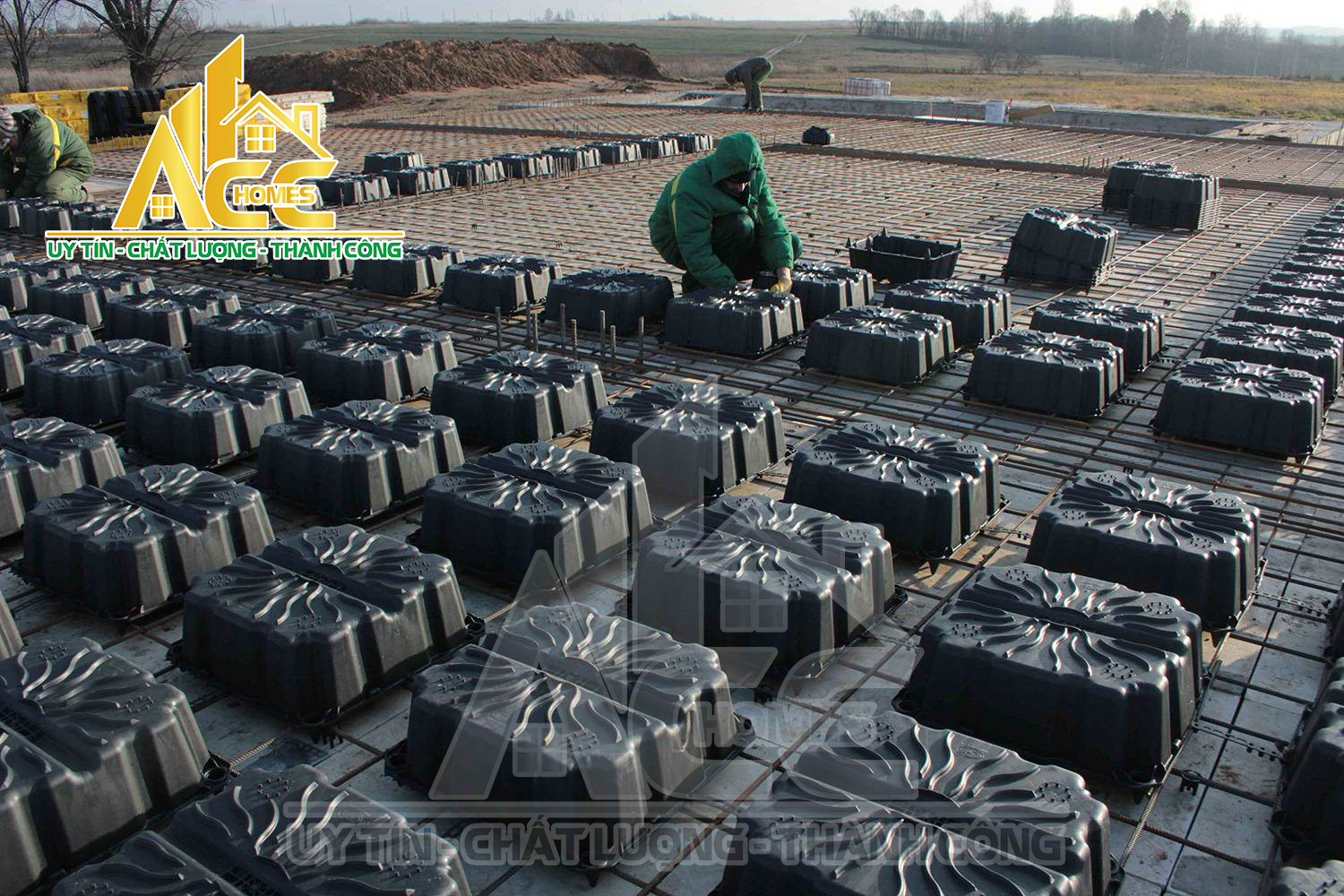

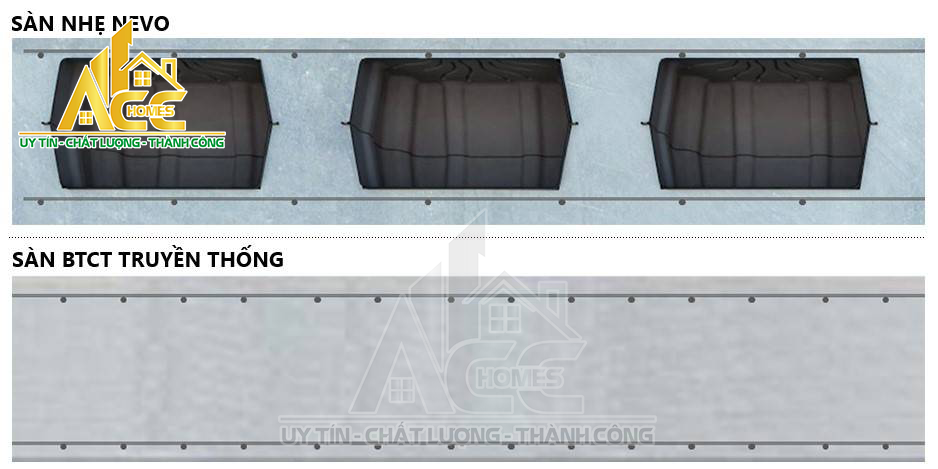

Sàn NEVO là một công nghệ thi công sàn phẳng không dầm (flat slab) sử dụng hộp nhựa tạo rỗng mang tên Nautilus Evo (viết tắt “NEVO”) đặt trong bê tông để hình thành cấu trúc sàn bê tông cốt thép rỗng.
Hộp nhựa thường làm từ polypropylene (PP) tái chế, được đặt ở vùng bê tông “ít làm việc” để giảm lượng bê tông sử dụng và giảm trọng lượng sàn.
Công nghệ này được nhập khẩu hoặc chuyển giao từ châu Âu, rồi áp dụng tại Việt Nam.
Cấu tạo chính:
Hộp nhựa tạo rỗng: kích thước thường khoảng 50 × 50 cm, chiều cao từ ~9 cm đến ~30 cm tùy nhịp và yêu cầu công trình.
Bê tông và thép: sàn NEVO vẫn dùng bê tông (mác ~300-350) và hệ thép chịu lực giống sàn truyền thống, nhưng với tỷ lệ thép và bê tông được tối ưu hơn.
Không sử dụng hệ dầm nổi truyền thống — hệ sàn làm việc theo hai phương ngang & dọc, kết nối trực tiếp với cột.
2. Sàn rỗng Bubbledeck.
Định nghĩa:

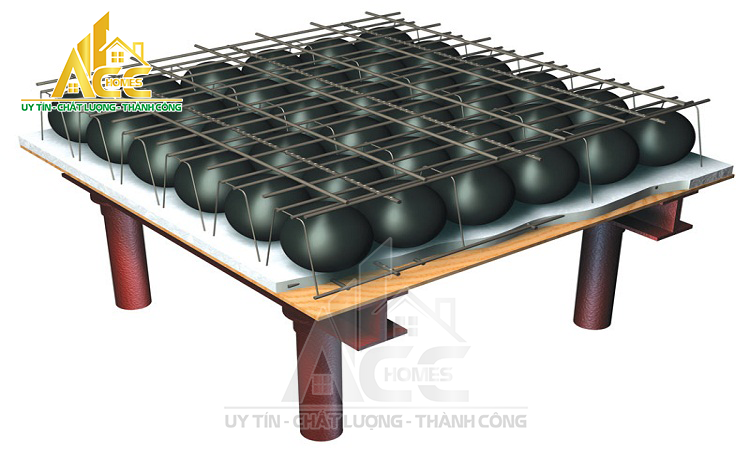

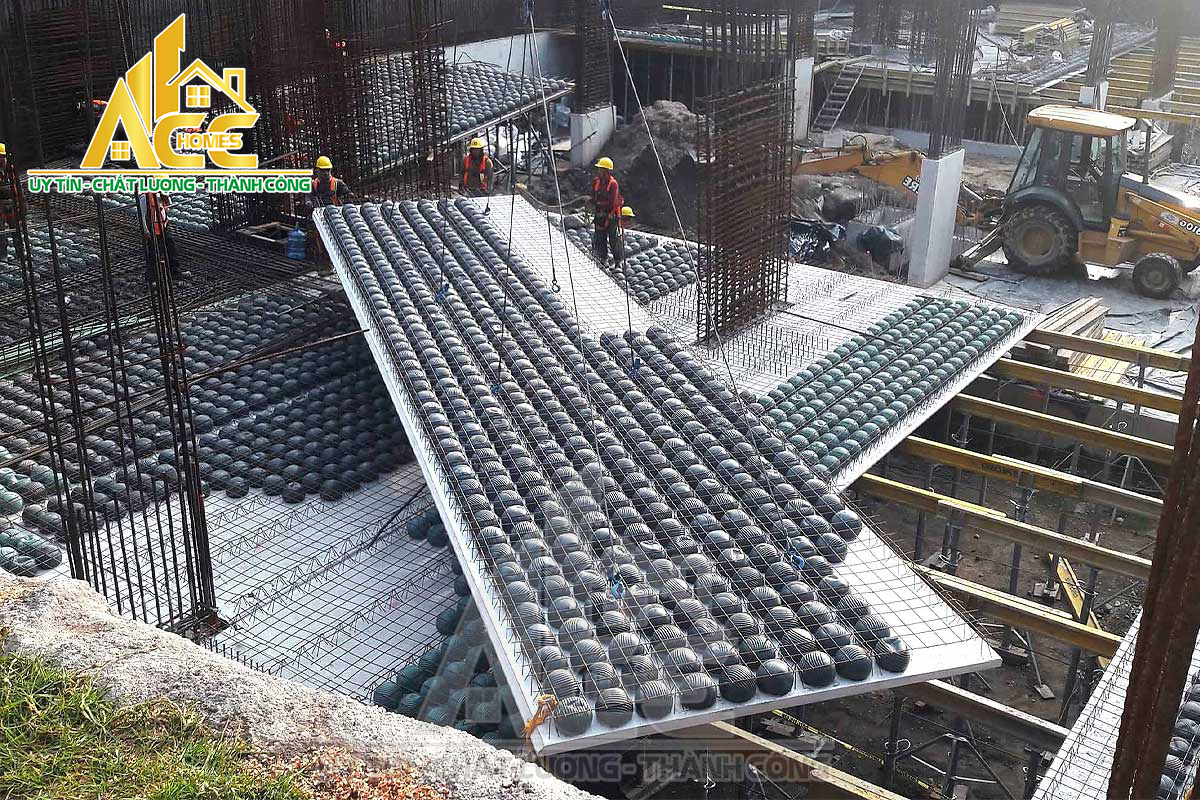

BubbleDeck là một công nghệ sàn bê tông cốt thép phẳng, không dầm (flat slab), trong đó sử dụng quả bóng nhựa rỗng (void formers) đặt giữa lớp thép gia cường để thay thế phần bê tông ở vùng “không làm việc” (không chịu lực/moment nhiều) của tiết diện sàn.
Hệ thống này giúp giảm khối lượng bản thân sàn, từ đó giảm tải cho cột, móng và có thể tăng nhịp vượt.
Cấu tạo chính:
Các quả bóng nhựa rỗng (thường làm từ nhựa tái chế, polyethylene/propylene) được đặt vào giữa bê tông, giữa lớp lưới thép trên-dưới.
Có lưới thép dưới và lưới thép trên để chịu lực kéo và chịu uốn.
Bê tông đổ toàn khối trên hệ lưới thép và bóng nhựa, tạo bản sàn phẳng làm việc theo hai phương.
3. Sàn rỗng VRO
Định nghĩa:

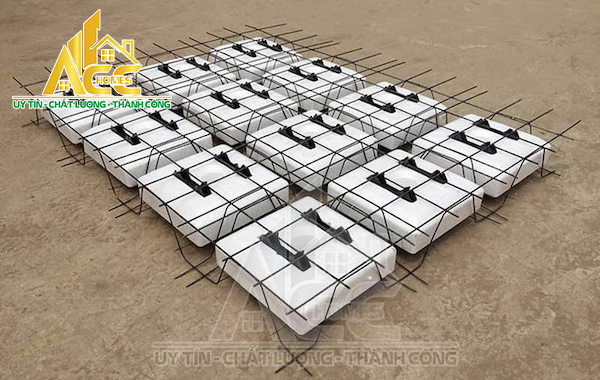

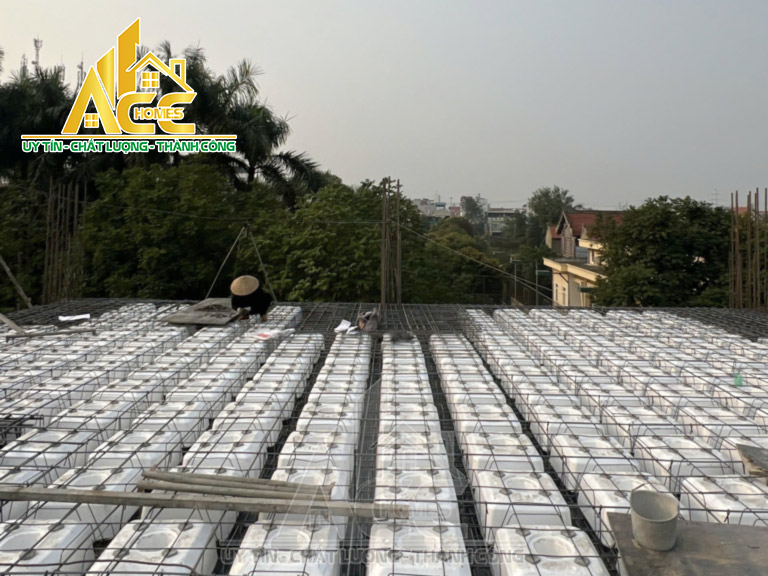

Sàn VRO là một giải pháp sàn bê tông cốt thép phẳng, không dầm với lõi xốp (EPS) nằm giữa bản sàn, được phát triển bởi VRO Group tại Việt Nam.
Nguyên lý: thay vì sử dụng toàn bộ khối bê tông đặc, công nghệ này tạo “khoảng rỗng” bên trong sàn bằng khối xốp để giảm khối lượng, đồng thời duy trì khả năng chịu lực thông qua hệ thép và bố trí kết cấu thích hợp.
Cấu tạo chính:
Lưới thép chịu lực phía dưới và phía trên bản sàn.
Hệ thanh thép dạng “ziczac” (zig-zag) kết nối hai lớp thép, tăng khả năng chịu cắt và phân bố lực theo hai phương.
Khối xốp EPS (xốp không cháy) đặt giữa hai lớp thép giúp tạo rỗng, giảm bê tông ở phần trung hòa.
Hệ giá đỡ, con kê nhựa, phụ kiện chống nổi/bềnh trong quá trình đổ bê tông.
Nét ưu việt của sàn không dầm
Sàn không dầm NEVO là một giải pháp xây dựng hiện đại, được ứng dụng rộng rãi trong các công trình xây dựng hiện nay đặc biệt là văn phòng, khách sạn. Loại sàn này không chỉ giúp tiết kiệm vật liệu, giảm tải trọng mà còn mang lại tính thẩm mỹ cao cho công trình. Cụ thể sàn rỗng vượt nhịp không dầm NEVO có những ưu điểm sau:
- NEVO giúp vượt nhịp mỗi sàn từ 7-22m mà không cần xây cột ở giữa mà vẫn đảm bảo an toàn kết cấu.
- Khoảng sàn rộng, trống giúp chủ đầu tư có thể sáng tạo khi thiết kế, tối ưu phương án kiến trúc và không gian.
- Xây dựng sàn NEVO sẽ giúp tăng chiều cao thông thủy của công trình, từ đó chủ đầu tư có thể cân nhắc tăng số tầng của công trình có cùng chiều cao, giúp tối ưu chi phí thi công.
- Kiến trúc sư có thể thiết kế tường ở bất kỳ vị trí nào của sàn vì ưu điểm là dễ thi công, từ đó giúp giải phóng không gian kiến trúc, linh động bố trí công năng và dễ dàng thay đổi khi có nhu cầu.
- Các hộp rỗng đặt âm trong sàn giúp tăng khả năng cách âm và cách nhiệt, đặc biệt là khả năng chống cháy vượt trội sẽ phù hợp để xây dựng công trình văn phòng và khách sạn.
- Quá trình thi công đơn giản, có thể bỏ bước đóng cốp pha dầm để tiết kiệm bê tông và thép đến 30% sử dụng ở các khu vực làm việc, giúp giảm chi phí thi công và hao hụt vật tư.
- Thời gian thi công chỉ từ 3-5 ngày/sàn, giúp đẩy nhanh tiến độ hoàn thiện.
- Mặt sàn thẳng và bằng phẳng giúp dễ dàng thi công hệ thống điện nước mà không cần phải uốn cong theo dầm nhờ tiết giảm các góc bo, góc nối.
Các bước thi công sàn không dầm
Quy trình thi công sàn không dầm bao gồm các bước sau:
- Lắp đặt hệ thống cốp pha: Cốp pha được gia công và lắp đặt theo đúng bản vẽ thiết kế, tạo hình cho sàn và đảm bảo kích thước chính xác.
- Thi công thép lưới lót: Tiến hành lắp đặt hệ thống thép cốt thép bao gồm thép dầm, thép viền, thép phân phối và thép gia cường lớp dưới. Các con kê được bố trí để đảm bảo lớp bảo vệ bê tông.
- Lắp đặt hộp nhựa: Các hộp nhựa rỗng NEVO được đặt vào vị trí đã định, liên kết với nhau và cố định bằng thanh liên kết.
- Thi công thép cốt thép lớp trên: Lắp đặt hệ thống thép cốt thép lớp trên, bao gồm thép phân phối, thép chống cắt và thép chịu uốn.
- Đổ bê tông lớp dưới: Đổ bê tông vào khoảng trống giữa các hộp nhựa với chiều cao khoảng 7cm, đảm bảo bê tông lấp đầy hoàn toàn và đầm kỹ.
- Đổ bê tông lớp trên: Sau khi lớp bê tông dưới đạt cường độ nhất định, tiến hành đổ bê tông lớp trên để hoàn thiện mặt sàn với độ dày khoảng 40cm.
- Bảo dưỡng bê tông: Thực hiện các biện pháp bảo dưỡng bê tông như phun nước, phủ ẩm để đảm bảo bê tông đạt cường độ thiết kế.
- Tháo dỡ cốp pha và nghiệm thu: Sau khi bê tông đạt cường độ, tiến hành tháo dỡ cốp pha và kiểm tra kỹ lưỡng chất lượng công trình.
Sàn không dầm NEVO là một trong những giải pháp sàn không dầm hàng đầu hiện nay. Với cấu tạo độc đáo và khả năng vượt nhịp lớn, sàn rỗng NEVO không chỉ là giải pháp tối ưu cho các công trình hiện đại mà còn góp phần nâng cao chất lượng công trình, tiết kiệm chi phí và mang đến không gian sống làm việc linh hoạt công năng.
Để thi công sàn không dầm NEVO, đơn vị thi công cần phải có kinh nghiệm và kỹ thuật cao. Quá trình thi công đòi hỏi thợ phải có tay nghề cao và được giám sát chặt chẽ để hạn chế tình trạng sai sót. Acc -Homes là một trong những đơn vị thi công hàng đầu chuyên triển khai các công trình ứng dụng kỹ thuật sàn rỗng vượt nhịp không dầm NEVO
